△P=fw2 Reε=dhρc
SL型雷諾數Re ε各摩擦系數f的關系
SL型
層流區
范圍
Reε<10
關系式
f=156/ Reε
過渡流區
10< Reε<100
f=57.7 Reε-0.568
湍流區
100< Reε<300
f=10.8 Reε-0.205
安全湍流區
Reε>300
f=2.10
注：空隙率ε的取值為：Dg≤50時，ε=0.937；Dg>50時，ε=1。
產品型號
規格
Dg(mm)
dh(mm)
Q(m3/h)
SL-12.5/25
25
12.5
0.7-1.4
SL-100/200
200
100
56-110
SL-16/32
32
16
1.4-2.9
SL-125/250
250
125
88-176
SL-20/40
40
20
2.3-4.6
SL-150/300
300
150
127-255
SL-25/50
50
3.5-7
SL-175/350
350
175
173-346
SL-40/80
80
9-18
SL-200/400
400
226-452
SL-50/100
14-28
SL-250/500
500
353-706
SL-75/150
75
32-64
SL-300/600
600
410-814

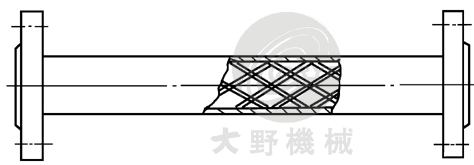

產品實物圖
產品用途 適用于化工、石油、油脂等行業，粘度≤106厘泊或伴有高聚物介質的混合，同時進行傳熱、混合和傳熱反應的熱交換器，加熱或冷卻粘性產品等單元操作。
應用實例 SL型靜態混合器在含堿污水處理上的應用 煉油廠含堿污水處理是較麻煩的，國內某煉油廠在含堿污水處理裝置上應用了大野公司SL型靜態混合器，由于其充氧效率高，豎向提升和混合效果好，解決了曝氣池上下層溶解氧不均勻和底部積泥的問題，滿足了工藝要求。
