| DS(サンプリング器) |
|

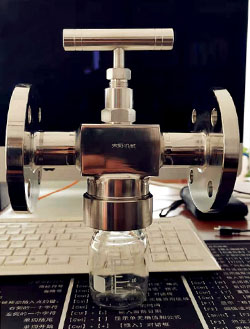

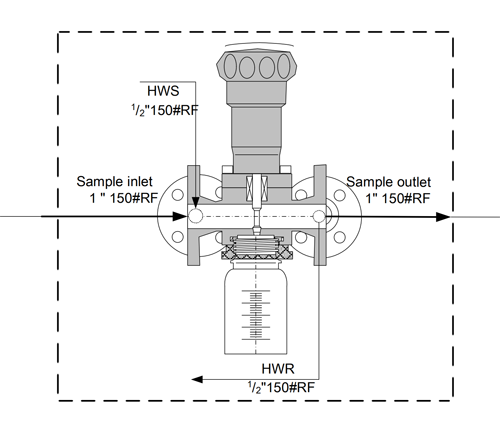

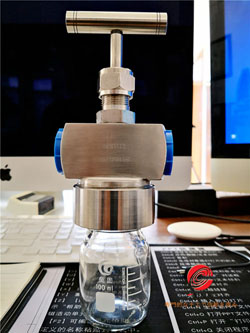

DSA采樣器是大野（南通）機械設備有限公司研制的新型采樣器。安裝于主管路一側，形成支路。它具有結構緊湊，操作簡單方便的特點，在管道中不留殘液，使采集到的樣品更加精確。同時排空口有卡套，可方便地連接管子，排出的廢氣進入收集罐中，防止污染，更加環保。
DSA采樣器，由不銹鋼材料制成（采樣瓶除外），主要由手柄、壓蓋、填料、填料函、閥針、閥體、取樣瓶等組成。
DSA采樣器，安裝在需要采樣的主管道旁邊，形成支路，并用外徑為6mm的管子與放空口相連，將此連接到廢氣收集罐 ，防止廢氣境。當采樣時，污染環輕輕旋動手柄，帶動閥針向上提起，閥門打開，觀察放料情況，當采樣瓶中物料達到所需量時，旋動手柄，將閥針降下，閥門關閉。在此過程中，切忌用力過大，以免破壞密封面，引起泄漏。然后旋下采樣瓶，蓋緊瓶蓋，完成采樣。 |
| 大野機械新產品解決了原來產品使用過程中物料殘留問題。 |
|
安裝：水平安裝
取樣出口 : ø 8 mm 取樣瓶連接：快速接口排氣口 : G¼
操作機構 : 手輪 閥體材質 : 304/316L
軸密封 : PTFE 閥座密封: PTFE
法蘭標準:HG20592 DN25 PN1.6
溫壓范圍 :-20/+120°C |
|
連接取樣器和取樣瓶
安裝 :水平安裝
|
 |
型號 |
規格 |
聯接方式 |
適用溫度 |
DSA-L 螺紋連接
DSA-F 法蘭連接 |
DN15 DN20 DN25
PN1.6；PN2.0
PN2.5；PN4.0
PN5.0；PN6.4 |
螺紋連接
法蘭連接 |
-20至200 |
|
| 螺紋連接 |
法蘭連接 |
 |
 |
|
 |
|
| DSB型采樣器參考日本技術制造，適用于石油、化工裝置中對管道內工藝狀況的各種介質，尤其是有毒、有害、易燃、易爆等危害性的中、低壓氣、液介質的無泄露采樣。樣品真實性強，無殘液、殘氣排放。符合國家環保、安全規范的要求。大野機械已在國內石油化工工藝裝置、如渣油加氫、重油催化，氣體分餾等裝置中采用，獲得了一致好評。 |
|
| DSB型在線式采樣器，主要由應急閥、傳動絲桿、閥體、絲桿支架、手柄、柱塞、出液管（采氣接頭）、密封組件及聯接法蘭組成，由于柱塞貫穿于閥體及聯接法蘭之中，保證了每次采到真實樣品，也消除了凝堵的因素。 |
|
（1）將貯樣瓶瓶口對準采樣器的出液管口。
（2）逆時針方向慢慢旋轉采樣器手柄至出液口流出介質為止。
（3）等樣品采足后，立即順時針方向旋轉采樣器手柄至絲桿全部旋入為止。 |
|

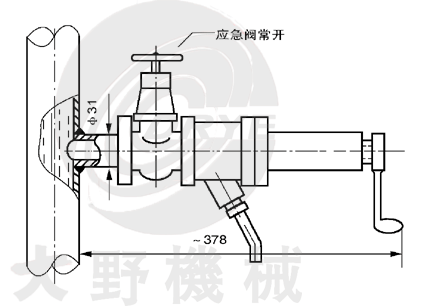

| 1、DSB-A型液體在線式采樣器 |
 |
|
型號 |
規格 |
聯接方式 |
適用溫度 |
DSB-A-L 螺紋連接
DSB-A-F 法蘭連接
DSB-A-H 焊接連接 |
DN15 DN20 DN25
PN1.6；PN2.0
PN2.5；PN4.0
PN5.0；PN6.4 |
螺紋連接
法蘭連接
焊接連接 |
-20至200 |
|

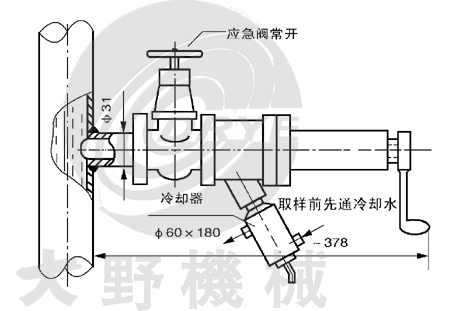

| 2、DSB-B型液體在線式采樣器 |
|
型號 |
規格 |
聯接方式 |
適用溫度 |
DSB-B-L 螺紋連接
DSB-B-F 法蘭連接
DSB-B-H 焊接連接 |
DN15 DN20 DN25
PN1.6；PN2.0
PN2.5；PN4.0
PN5.0；PN6.4 |
螺紋連接
法蘭連接
焊接連接 |
-20至425 |
|

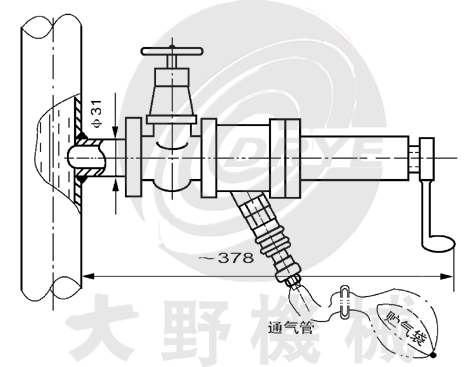

| 3、DSB-C型氣體在線式采樣器 |
|
型號 |
規格 |
聯接方式 |
適用溫度 |
DSB-C-L 螺紋連接
DSB-C-F 法蘭連接
DSB-C-H 焊接連接 |
DN15 DN20 DN25
PN1.6；PN2.0
PN2.5；PN4.0
PN5.0；PN6.4 |
螺紋連接
法蘭連接
焊接連接 |
-20至425 |
|
 |
 |
|
| 主要由箱體、采樣瓶、緩沖罐、快換手輪、壓力表、閥門、密封件及法蘭組成。由于采樣瓶與工藝管之間用帶有快換手輪連接，因此，操作簡單、迅速、方便。 |
| ■型號1 |
| DSC-A型液體在線式采樣器 |
| ■適用范圍 |
| 適用于各種有毒、有害、易燃、易爆等各種液體介質的采樣。 |
| ■技術參數 |
| 采樣溫度：-20—60℃，設計壓力：0～10.0Mpa，采樣量：100ml |
 |
| 注：N1、N2、N3管口為DN15 PN1.6～10.0 |
| ■型號2 |
| DSC-B型液體密閉式采樣器 |
| ■適用范圍 |
| 適用于各種有毒、有害、易燃、易爆等各種液體介質的采樣。 |
| ■技術參數 |
| 采樣溫度：-20～400℃，設計壓力：0～10.0Mpa，采樣量：100ml |
 |
| 注：N1、N2、N3管口為DN15 PN1.6～10.0，N4、N5、N6管口為DN20 PN1.6 |
| ■型號3 |
| DSC-C型氣體密閉式采樣器 |
| ■適用范圍 |
| 適用于各種有毒、有害、易燃、易爆等各種氣體介質的采樣。 |
| ■技術參數 |
| 使用溫度：-20～50℃，設計壓力：0～10.0Mpa，采樣量：200ml～500m1 |
 |
| 注：N1、N2、N3、N4管口為DN15 PN1.6～10.0 |
| ■型號4 |
| DSC-D型氣體密閉式采樣器 |
| ■適用范圍 |
| 適用于各種有毒、有害、易燃、易爆等各種氣體介質的采樣。 |
| ■技術參數 |
| 采樣溫度：-20～400℃，設計壓力：0～10.0MPa，采樣量：200ml一500m1 |
 |
| 注：N1、N2、N3、N4管口為DN15 PN1.6～10.0；N5、N6、N7管口為DN20 PN1.6 |
 |
 |
 |
 |
 |
 |
|
| 大野公司可根據要求，代為選型、設計，請與技術部聯系。 |
